理解半导体:从晶体结构到集成电路

发布时间 :2024-06-21 16:54:24




引言




在我们日常生活中,半导体无处不在。从智能手机到电视,从汽车到微波炉,甚至是我们使用的医疗设备,这些现代科技的背后,都离不开半导体的影子。然而,虽然半导体的应用如此广泛,对于大多数人来说,半导体的概念和工作原理却仍然很陌生。


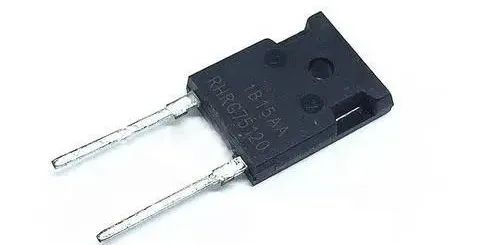

理解半导体:从晶体结构到集成电路(图1)

半导体的发展已经引领了一场科技革命,从早期的晶体管收音机到现代的超大规模集成电路,半导体的进步推动了整个信息时代的发展。然而,半导体并不仅仅是科技的驱动力,它也是我们理解世界的一个重要窗口。通过深入研究半导体,我们可以更好地理解物质的行为,以及我们如何利用这些知识来创造出改变世界的科技。

在这篇文章中,我们将首先解析半导体的基本概念,然后探讨其晶体结构以及这种结构如何影响其性质。接下来,我们将介绍一些常用的半导体材料,以及这些材料在电子设备中的应用。然后,我们将深入了解半导体在集成电路中的作用,以及这些集成电路如何成为现代电子设备的核心。最后,我们将展望半导体技术的未来发展,以及这种发展对我们的生活将产生的影响。



半导体的基本概念




首先,我们需要理解什么是半导体。半导体是一种电性介于导体和绝缘体之间的物质。它的电导率在室温下较低,但随着温度的升高或光照等外部条件的变化,电导率可以显著提高。这种特性使得半导体在电子设备中具有重要的应用价值。

深入理解半导体,我们需要引入一些物理概念,如能带、禁带和载流子。在固态物质中,电子的能量状态形成了一系列的能级,相近的能级会形成能带。在半导体中,电子能级形成了两个主要的能带:价带和导带。价带中的电子属于原子固有的电子,它们通常被束缚在原子附近;而导带中的电子具有更高的能量,它们可以自由移动,从而导电。

两个能带之间的区域被称为禁带,这是一个没有电子的能级区域。在半导体中,禁带的宽度适中,使得一部分电子可以通过吸收热能或光能从价带跳跃到导带,形成自由电子和空穴。这两种粒子统称为载流子,它们在电场的作用下可以移动,从而形成电流。

通过这些基本的物理概念,我们可以更好地理解半导体的工作原理。在接下来的部分,我们将深入探讨半导体的晶体结构,以及这种结构如何影响半导体的电学性质。



晶体结构与半导体




半导体的性质和性能在很大程度上取决于其晶体结构。晶体结构是指原子在固态物质中的排列方式,它对物质的物理和化学性质有重要影响。我们来看看半导体中最常见的两种元素:硅和锗。

硅和锗都属于元素周期表的IVA族,它们的外壳电子都是4个,因此它们在晶体中的排列方式非常相似。在硅和锗的晶体结构中,每个原子都与周围的4个原子形成共享电子的共价键,从而形成了一种称为钻石结构的晶体结构。

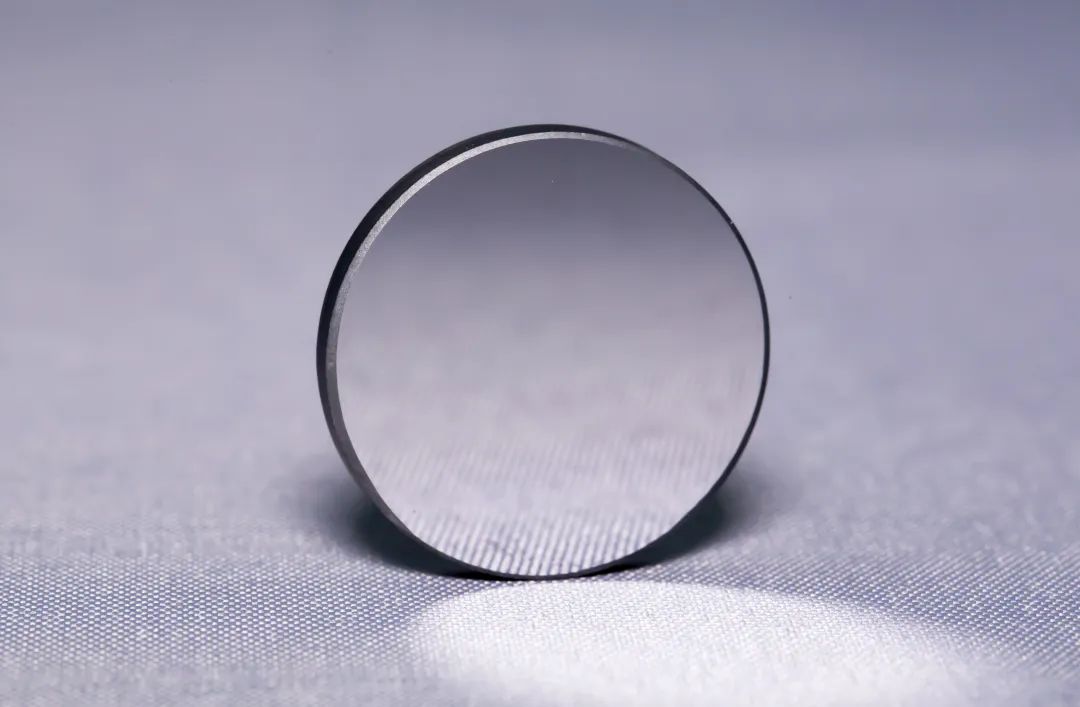

理解半导体:从晶体结构到集成电路(图2)

这种钻石结构赋予了半导体一些重要的性质。首先,共价键的形成使得晶体具有高的机械强度和化学稳定性。其次,由于价带中的电子都被束缚在共价键中,所以室温下半导体的电导率较低。然而,由于禁带宽度适中,一部分电子可以通过吸收热能或光能跳跃到导带,形成自由电子和空穴,从而使得半导体具有可调控的电导率。

此外,半导体的晶体结构还为掺杂提供了可能。掺杂是指在半导体中引入少量的三价元素或五价元素,以改变其电学性质。在硅或锗的钻石结构中,每个原子都有4个共价键,因此掺入三价元素或五价元素可以形成多余的空穴或自由电子,从而改变半导体的导电性。

通过理解半导体的晶体结构,我们可以更深入地理解其独特的电学性质和工作原理。在接下来的部分,我们将探讨更多的半导体材料,以及这些材料在电子设备中的应用。



半导体材料




半导体的选择广泛,从单一元素如硅和锗,到复合材料如氮化镓或砷化镓,每种半导体都有其独特的性质和特定的应用。

硅是最常用的半导体材料,它在地壳中丰富存在,易于提炼和处理。硅的禁带宽度适中,使得它在室温下具有良好的半导体性质。此外,硅能形成稳定的氧化物,这对于制造金属-氧化物-半导体(MOS)结构的集成电路至关重要。

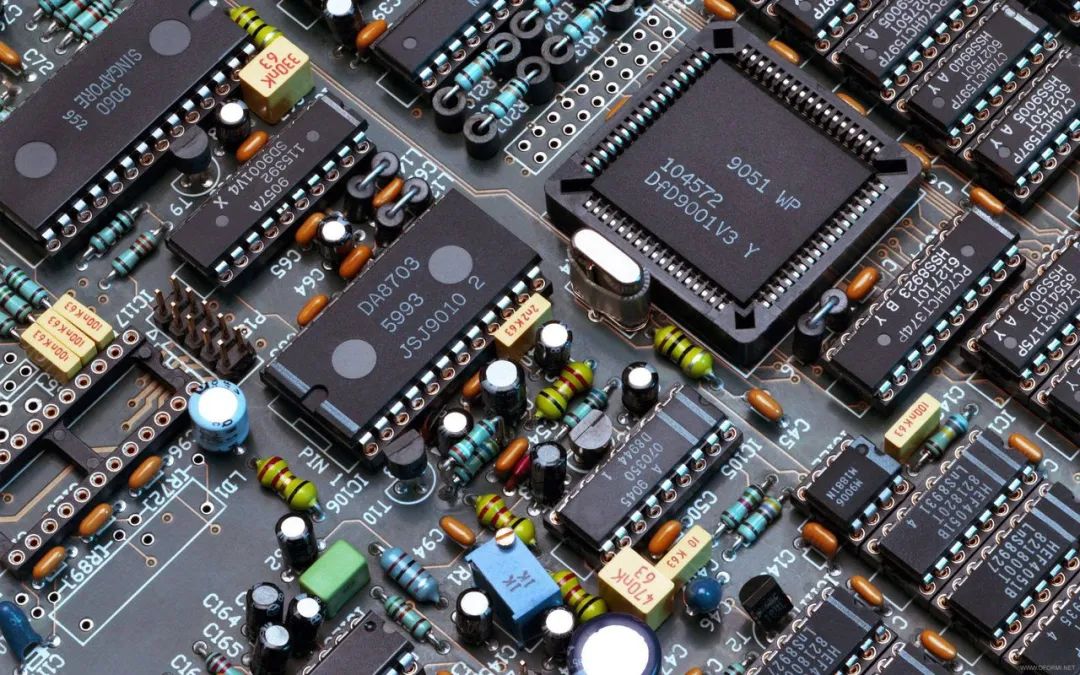

理解半导体:从晶体结构到集成电路(图3)

然而,硅并非万能的。对于一些特殊应用,如光电器件或高频电子设备,人们通常会选择其他类型的半导体。例如,砷化镓具有更高的电子迁移率,使得它在高速电子设备中具有优势。另一方面,氮化镓则因其宽禁带和强大的光发射性能,而在蓝光二极管和功率电子设备中被广泛应用。

掺杂是改变半导体性质的重要工具。通过在半导体中引入少量的掺杂元素,我们可以改变半导体的导电类型,即形成n型或p型半导体。在n型半导体中,五价元素如磷或砷被添加到硅中,形成额外的自由电子。在p型半导体中,三价元素如硼被添加到硅中,形成额外的空穴。

掺杂不仅改变了半导体的导电性,还为制造复杂的半导体设备如二极管和晶体管提供了可能。通过控制掺杂的类型和浓度,我们可以在半导体中形成复杂的电学结构,从而实现对电流的精确控制。

在接下来的部分,我们将更深入地探讨半导体设备的工作原理,以及它们在集成电路中的应用。



半导体在集成电路中的应用




在理解了半导体的基本概念、晶体结构和材料后,我们现在来探讨半导体在集成电路中的应用。集成电路,也被称为微芯片,是现代电子设备中的核心部分。它由大量的微型半导体设备,如二极管、晶体管和电容等组成,这些设备都被集成在一个小小的硅片上。


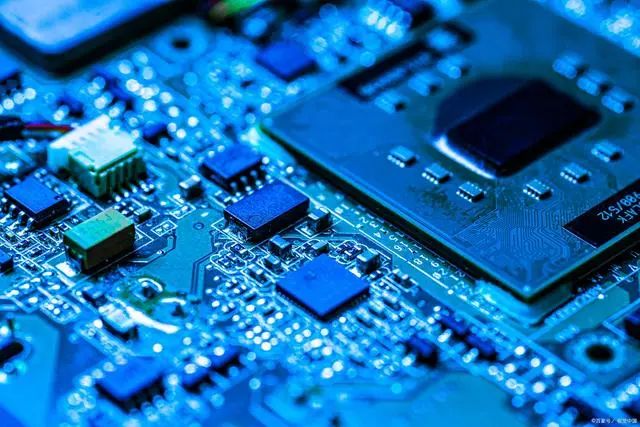

理解半导体:从晶体结构到集成电路(图4)


晶体管是集成电路中最重要的组成部分。它是一种三极设备,由源极、漏极和栅极组成。晶体管的工作原理基于半导体的载流子行为。在n型和p型半导体之间形成的p-n结构可以控制电流的流动。当我们通过改变栅极电压来控制载流子的数量,就可以控制从源极到漏极的电流。这种能力使得晶体管成为了电子设备中的核心开关元件。

集成电路的制造是一门高度复杂的技术,它涉及到许多微细的制程步骤,如氧化、光刻、刻蚀、掺杂和金属化等。在这个过程中,硅晶片被逐层构建,形成三维的电子设备结构。随着制程技术的发展,我们现在可以在一块硅片上集成数十亿个晶体管,制造出极其复杂的电子系统,如微处理器和存储器等。

理解半导体:从晶体结构到集成电路(图5)

集成电路的发展引领了信息时代的到来。它使得电子设备变得更小、更便宜、更强大,从而改变了我们的生活方式。在接下来的部分,我们将展望半导体技术的未来,以及这种发展对我们的生活将产生的影响。



展望未来




随着科技的不断发展,半导体技术也在不断推进。一方面,我们正在通过提高晶体管的集成度,不断提升电子设备的性能。另一方面,我们也在探索全新的半导体材料和设备结构,以开发出新型的电子和光电设备。

在晶体管技术方面,摩尔定律预测了晶体管尺寸的持续缩小和集成度的持续提高。然而,随着晶体管尺寸接近原子尺度,我们也面临着许多新的挑战,如量子效应、热管理和制程复杂性等。为了克服这些挑战,研究人员正在探索各种新的设备结构和制程技术,如多栅极晶体管、3D集成和新型材料等。

在新材料方面,我们正在探索各种新的半导体材料,如二维材料、有机半导体和高温超导体等。这些新材料具有独特的电学和光学性质,为开发新型的电子和光电设备提供了可能。

在光电设备方面,随着光电子学和微电子学的融合,我们正在开发各种新型的光电设备,如激光器、光调制器和光探测器等。这些设备在通信、信息处理和传感等领域具有广泛的应用前景。

半导体技术的未来充满了挑战和机遇。我们期待看到更多的科技突破,以驱动我们的社会进步。
